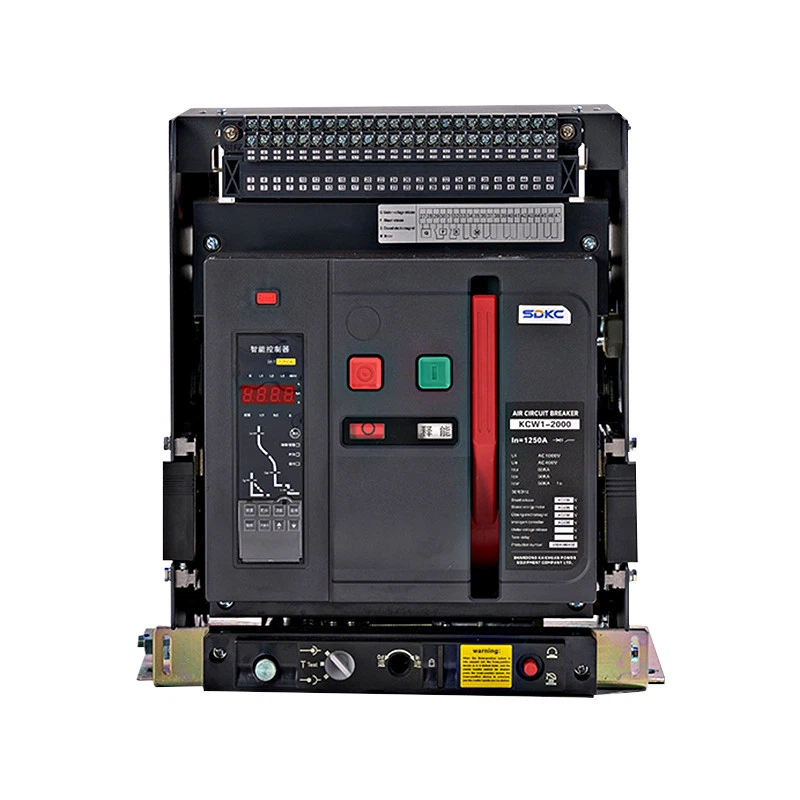

Bingkai menggambar tipe pemutus sirkuit

Pemutus sirkuit tipe draw-out frame terutama berlaku untuk jaringan distribusi daya dengan AC 50Hz, 60Hz, teringkat tegangan operasi 400V hingga 1140V, dan arus peringkat 200A ~ 6300A. Ini digunakan untuk mendistribusikan energi listrik dan melindungi saluran dan peralatan catu daya dari kelebihan beban, undervoltage, sirkuit pendek, grounding dan kesalahan lainnya.

Komponen inti pemutus sirkuit bingkai mengadopsi pengontrol cerdas, yang memiliki perlindungan selektif yang tepat, dapat menghindari pemadaman listrik yang tidak perlu, dan meningkatkan keandalan, kesinambungan dan keamanan sistem catu daya.

1. Keuntungan Produk: Pemutus sirkuit tipe bingkai yang diproduksi oleh SDKC memiliki kapasitas pemecah tinggi, nol busur, dan beberapa fungsi perlindungan cerdas. Produk ini tersedia dalam jenis tetap dan menarik, sepenuhnya memenuhi kebutuhan pelanggan untuk arus yang berbeda, kapasitas pemecahan yang berbeda, metode kabel yang berbeda, dan ukuran yang berbeda. Fungsi Pengendali Cerdas: Ini memiliki fungsi perlindungan seperti kelebihan waktu terbalik lama, waktu terbalik waktu singkat, waktu yang pasti singkat, dan tindakan sesaat. Jenis unit perjalanan: Pengontrol cerdas, unit perjalanan yang kurang tegas (atau tertunda), unit perjalanan shunt. Ini memiliki fungsi komunikasi jarak jauh.

2. Pemutus sirkuit tipe penarikan bingkai yang diproduksi oleh SDKC perlu menjalani tes ketat setelah selesai, termasuk kelebihan beban, tahan tegangan, sirkuit pendek, perlindungan, penampilan, dll., Untuk memastikan bahwa kinerja memenuhi harapan.

1. Kemampuan perlindungan cerdas yang sangat baik

The Frame Draw-out Type Circuit Breaker integrates an intelligent controller, supporting multiple protection functions such as overload, short circuit, undervoltage, and leakage. It has high action accuracy and a response time of ≤20ms. It is equipped with a fault arc detection function, which can early warn the risk of electrical fires. Combined with real-time temperature monitoring (automatic alarm when terminal temperature >75 derajat), secara efektif mengurangi tingkat kecelakaan.

2. Pemantauan Jarak Jauh dan Analisis Data

Ini mendukung beberapa metode komunikasi, memungkinkan pengalihan jarak jauh/off, pengaturan parameter, dan permintaan status melalui aplikasi seluler atau platform cloud. Ini mengumpulkan beberapa data listrik seperti tegangan, arus, dan daya secara real time, menghasilkan laporan konsumsi energi dan log kesalahan, dan membantu pengguna mengoptimalkan manajemen energi.

3. Keandalan Tinggi dan Desain Panjang

Pemutus sirkuit tipe draw-out bingkai mengadopsi struktur bingkai tiga dimensi, dengan sistem kontak dan ruang pemadam busur yang dienkapsulasi secara independen. Kapasitas pemecahan sirkuit pendek mencapai 150KA, dan dapat menahan arus singkat 100KA. Komponen-komponen utama menggunakan kontak berlapis perak dan bahan tahan suhu tinggi, dengan masa pakai mekanis yang lebih besar dari atau sama dengan 10.000 kali, memenuhi persyaratan operasi stabil jangka panjang di lingkungan yang keras.

4. Kustomisasi yang fleksibel dan pemeliharaan yang nyaman

Ini menyediakan beberapa opsi untuk arus terukur (200A-6300A) dan tegangan (380V/660V/690V), kabel panel depan/belakang pendukung dan kurva tersandung yang disesuaikan. Desain struktur tipe laci memungkinkan pemeliharaan tanpa membongkar busbar. Dikombinasikan dengan teknologi terminal kabel sekunder yang dipatenkan Liangxin, modul dapat dengan cepat diganti, mengurangi biaya operasi dan pemeliharaan.

T: Apa tindakan pencegahan untuk memasukkan dan mengekstraksi pemutus sirkuit tipe draw-out?

A: Sebelum dimasukkan, konfirmasikan bahwa pemutus sirkuit berada dalam keadaan terbuka dan periksa bahwa tidak ada benda asing pada kontak dan rel pemandu; Selama operasi, dorong perlahan dan mantap untuk memastikan bahwa kontak sepenuhnya terlibat; Saat mengekstraksi, pertama -tama lepaskan catu daya sirkuit sekunder, lalu gunakan engkol khusus untuk mengguncang pemutus sirkuit bingkai ke posisi terpisah sesuai dengan instruksi operasi. Dilarang secara ketat untuk memaksa memasang dan mencabut kabel dalam keadaan tertutup, jika tidak, ia dapat merusak kontak atau menyebabkan busur.

T: Apa yang termasuk pemeliharaan harian pemutus sirkuit tipe draw-out?

A: 1. Secara teratur periksa apakah permukaan kontak teroksidasi atau diabaikan. Jika ada sedikit kerusakan, itu dapat dipoles dengan amplas; 2. Bersihkan debu internal dari pemutus sirkuit rangka draw-out untuk mencegah mempengaruhi kinerja isolasi; 3. Uji apakah fungsi perlindungan dari pengontrol cerdas adalah normal, yang dapat memicu tersandung dengan mensimulasikan sinyal kelebihan dan sirkuit pendek; 4. Periksa apakah kabel sirkuit sekunder longgar untuk memastikan komunikasi yang stabil dan sinyal kontrol.

T: Bagaimana cara menginstal pemutus sirkuit tipe draw-out bingkai?

A: Basis laci (bingkai gambar) ditambahkan berdasarkan jenis tetap, dan bodi pemutus sirkuit dapat dimasukkan atau diekstraksi melalui rel pemandu. Pengkabelan utama diselesaikan pada dasar laci, dan tidak perlu memodifikasi busbar sirkuit utama saat tubuh diekstraksi. Pengkabelan sekunder mengadopsi konektor otomatis atau manual, seperti konektor sembilan kawat, untuk memastikan bahwa sirkuit sekunder secara andal terputus atau tetap terhubung saat diekstraksi.

T: Apakah pemutus sirkuit tipe draw-out bingkai memberikan perlindungan kesalahan tanah?

A: Beberapa pemutus sirkuit tipe penarikan bingkai (seperti ACB atau MCCB dengan unit perjalanan elektronik) dapat memberikan perlindungan kesalahan tanah untuk mendeteksi dan memotong arus gangguan tanah.

T: Apakah Anda perusahaan perdagangan atau pabrik? Bisakah kami mengunjungi pabrik Anda?

A: Kami memiliki pabrik kami sendiri. Tentu saja, Anda dipersilakan untuk mengunjungi pabrik kami.

Kami memiliki proses inspeksi kualitas produk yang ketat: dari penyimpanan bahan baku hingga pengiriman produk jadi, masing-masing tautan mengalami inspeksi kualitas yang ketat, termasuk akurasi dimensi, pengujian kinerja listrik, dan pengujian kemampuan beradaptasi lingkungan, untuk memastikan bahwa setiap pemutus sirkuit rangka penarikan bingkai memiliki keandalan yang tinggi. Kami memiliki sistem logistik yang efisien: lokakarya bekerja sama erat dengan mitra logistik untuk memastikan bahwa produk dapat dikirimkan kepada pelanggan dengan cepat.
